使用參數：
●溫度：-75~250℃；
●壓力：-0.1（真空）~6.0MPa；
●速度：<25m/s或不高于5000r/min；
●尺寸范圍：30~100mm
適用范圍：
●石油煉制、石油化工、電力、冶金、礦山、制藥、食品等各行業的轉動設備，主要應用于中低溫潔凈或含有少量顆粒的中低粘度介質，如酸、堿、輕質油、部分有機物料、水等；
結構描述：
●單封 平衡型 焊接金屬波紋管補償 任意旋向
結構特點：
●安裝尺寸符合DIN24960及GB6556尺寸標準，具有更廣泛的應用環境；
●45度波形設計，有效分散應力，保證波紋管更高的承壓能力及使用壽命；
●靜止式輔助密封，杜絕密封卡滯失效，減少軸及軸套的磨損；
●頂絲定位，可調范圍廣；
●旋轉式設計，利用動環的旋轉達到波紋管自清洗，防止波紋管阻塞失彈；
主要材料表：
| 名稱 |
材料 |
標準配置 |
高溫配置 |
腐蝕性配置 |
|
密封端面 |
靜環端面 |
硬質合金 |
○ |
○ |
○ |
|
碳化硅 |
● |
● |
● |
|
動環端面 |
進口優質石墨 |
○ |
○ |
○ |
|
浸銻石墨 |
● |
○ |
|
|
浸樹脂石墨 |
|
○ |
● |
|
硬質合金 |
● |
● |
○ |
|
碳化硅 |
○ |
○ |
● |
|
波紋管 |
AM350 |
○ |
● |
|
|
Inconel718 |
○ |
○ |
○ |
|
哈氏C |
○ |
|
● |
|
00Cr17Ni14Mo2 |
● |
○ |
○ |
|
輔助密封 |
氟橡膠 |
● |
● |
|
|
丁腈橡膠 |
|
○ |
|
|
乙丙橡膠 |
|
○ |
|
|
全氟醚橡膠 |
○ |
○ |
● |
|
全包覆氟橡膠 |
○ |
|
○ |
|
聚四氟乙烯 |
○ |
|
○ |
|
金屬件 |
環座 |
4J42 |
● |
|
|
|
2Cr13 |
|
● |
|
|
0Cr17Ni12Mo2 |
|
○ |
○ |
|
哈氏C |
|
○ |
● |
|
0Cr18Ni9 |
|
○ |
|
|
其它 |
2Cr13 |
● |
● |
|
|
0Cr17Ni12Mo2 |
○ |
○ |
○ |
|
哈氏C |
○ |
○ |
● |
|
0Cr18Ni9 |
○ |
○ |
|
高溫配置為介質溫度≥200℃；
●為優先選用材料；
○為允許選用材料，根據實際情況確定；
可以提供其它材料，以適應特殊工況；

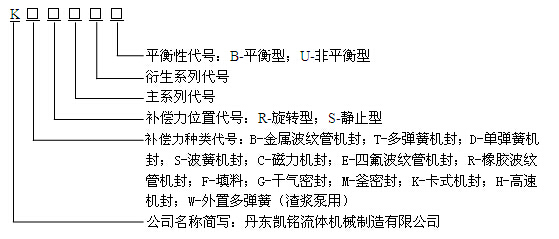

型號說明：
|
